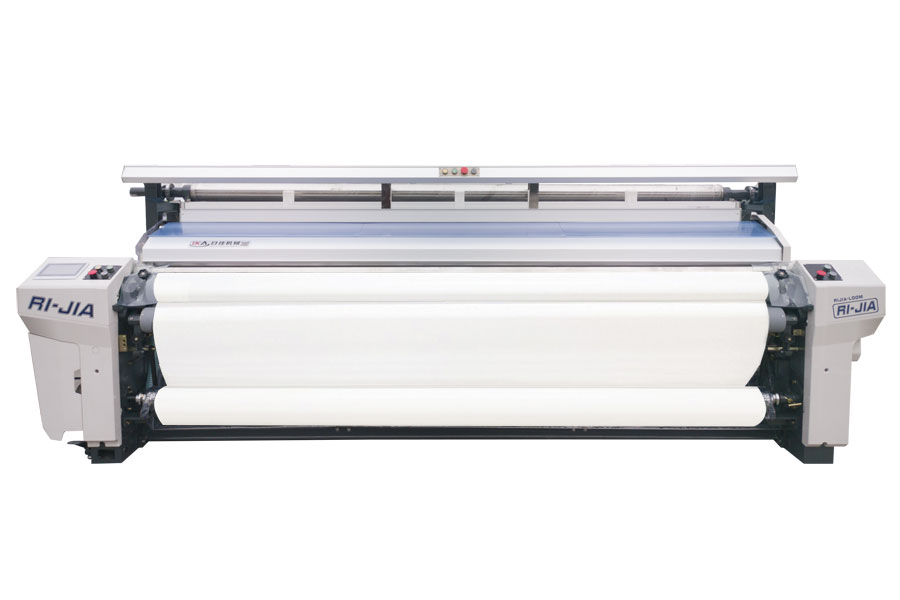

RJW508系列喷水织机

主要特点：

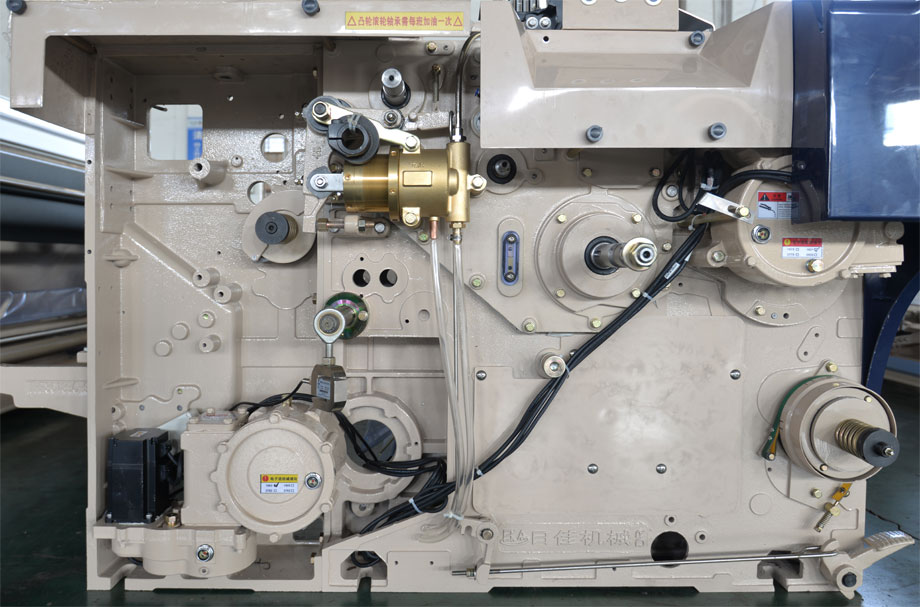

强韧的机架结构：独自的具有高刚性的两侧箱型机架，可以减轻高速运转时的振动，由于震动的减轻，可以实现进一步稳定的引纬和打纬运动，从而保证织物的高品位。主要的驱动部分安排在油浴的环境中，所以实现了进一步稳定的高速运转。

高速中从容引纬：通过打纬曲线的改进，加大了纬丝飞行角度，从而使各种规格的化纤原料的引纬更加稳定，开口和经纱涨力不稳定的现象得到很大改善，可以织造出高品质的差别化织物。

稳定的运转：由于采用了强韧的机架结构和高刚性的送经、卷取机构，使织机运行更加稳定，从而织造范围也从轻薄织物到中厚织物，从低密度织物到高密度织物，得到了大幅度的扩大，即使织造复杂组织的织物和开口不平衡织物时，振动也控制到很轻微，能够稳定的织造。

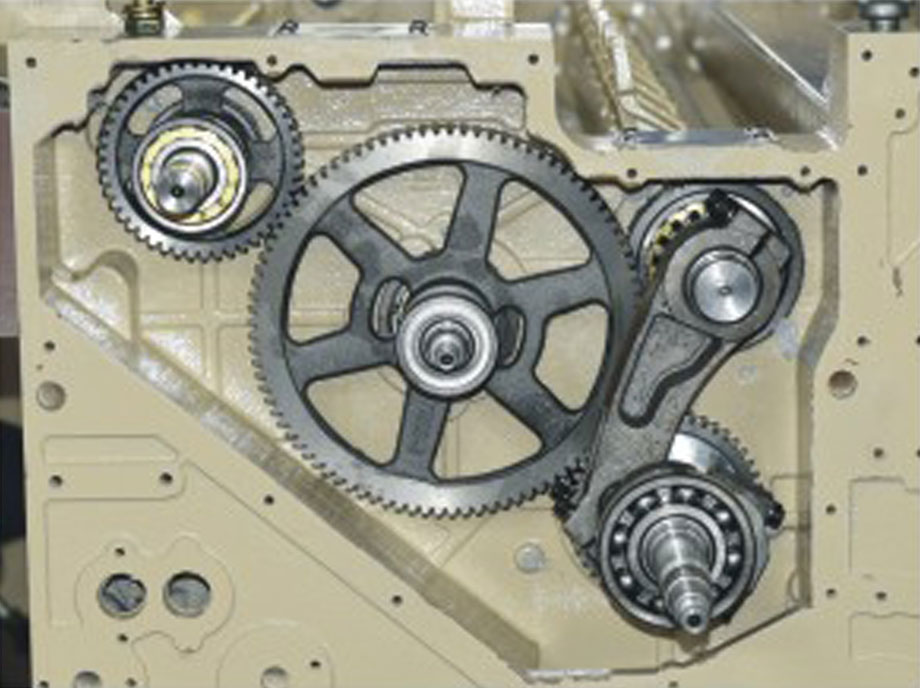

设计了优化的508墙板机架上的四连杆打纬结构，打纬结构既运动流畅，又振动极小，还最适合织布要求，可使结构经久耐用。

RJW508采用了更合理的柱塞、柔和、更加稳定。改进了引纬结构，泵簧、喷嘴、柱式单向阀，使引纬更加使水泵的使用寿命更长。

RJW508设计了更高追随性的张力系统，减少了客户对织物隐档的担忧。减少了脆弱经纱的断经，使开口更清、布面质量更高。经轴稳定器使高张力、高纬密织物的织造更稳定。

RJW508设计了更坚固的织口支撑结构和更抗拉、更抗布打滑的卷取罗拉结构。稳定的织口既减少了各种布面档子的产生又使高张力高纬密织物更容易织造。

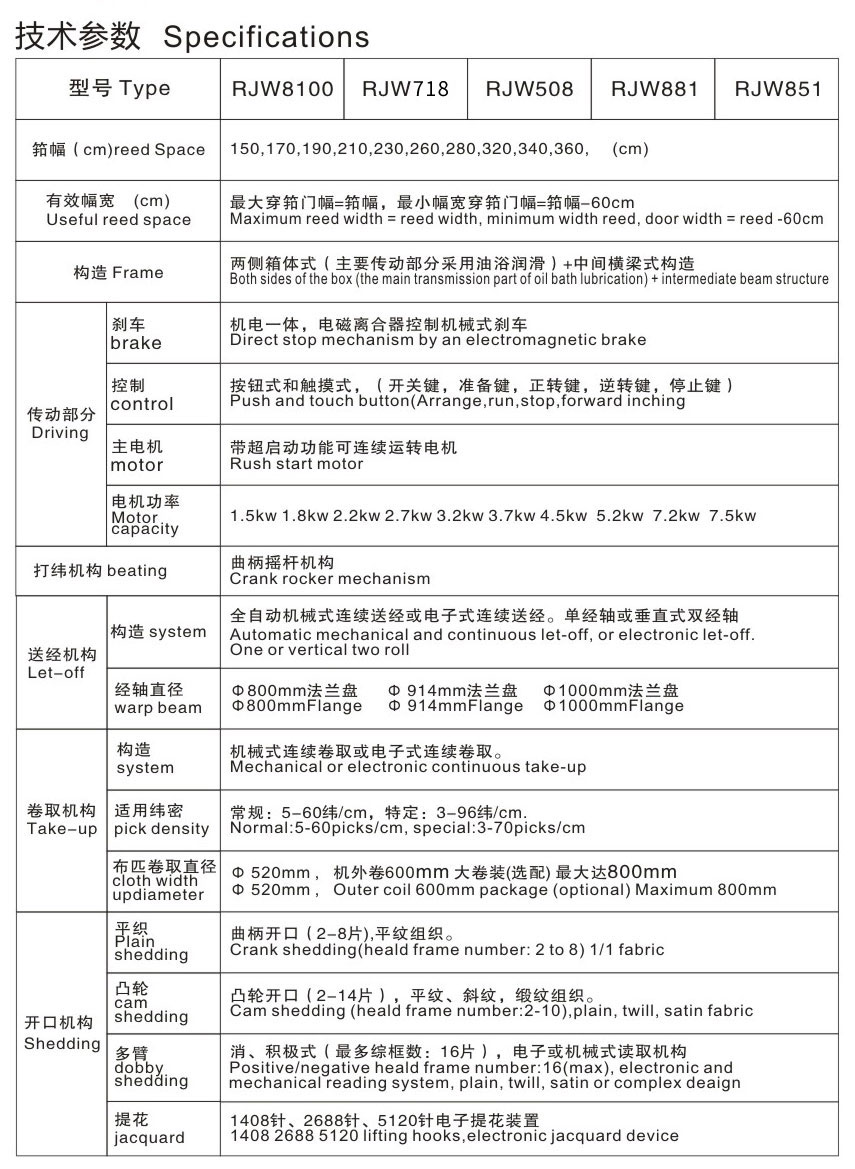

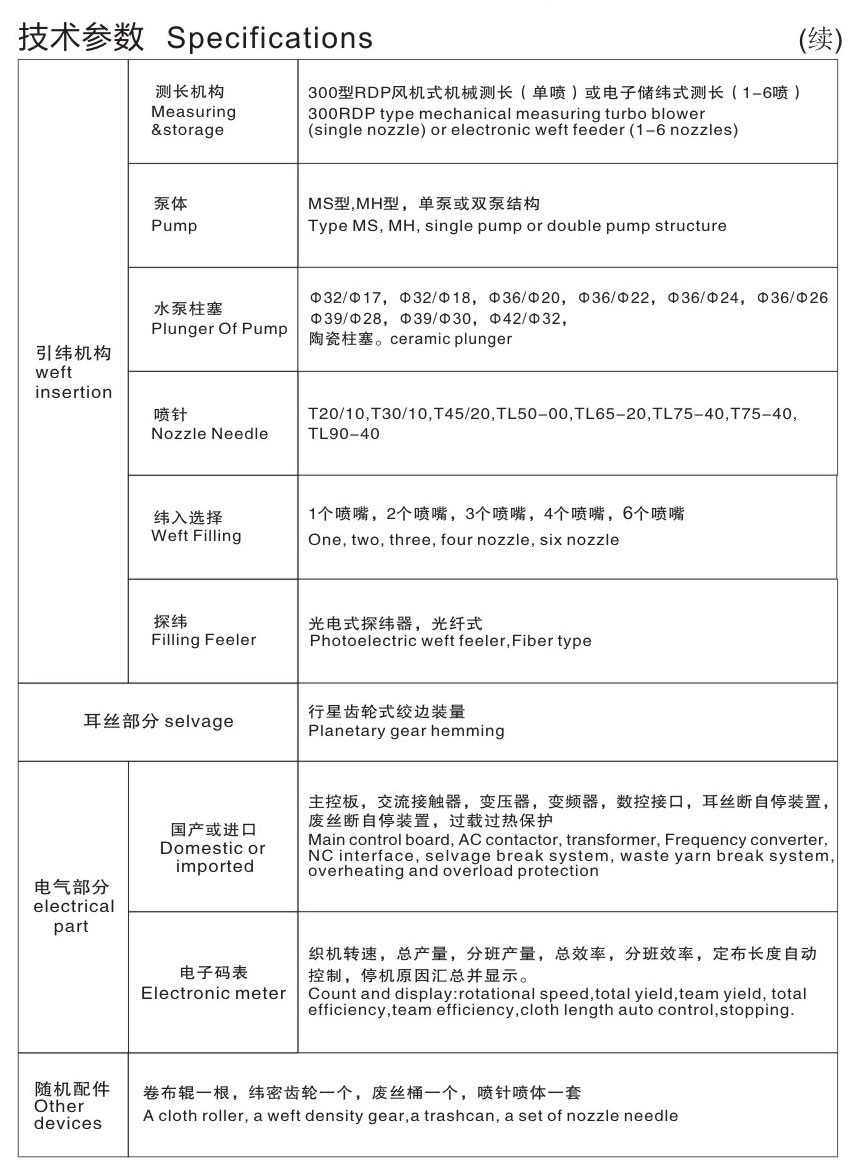

主要参数：

◆可选择：机械送经、机械卷取，电子送经、电子卷取
◆可选择：1-6喷电子自由选纬
◆可配置：曲柄开口、凸轮开口、多臂开口和提花装置
◆可选择幅宽：135，150，170，190，210，230，260，280，300，320，340，360CM
◆纬密范围：4-100根/cm(根据实际经纬纱规格和织物组织确定)
◆设计最高转速：1100转/分钟（根据实际经纬纱规格和织物组织确定）
◆综框片数：曲柄开口2-8片，凸轮开口2-14片，多臂开口16片
◆装机功率：1.5kw-5.4kw

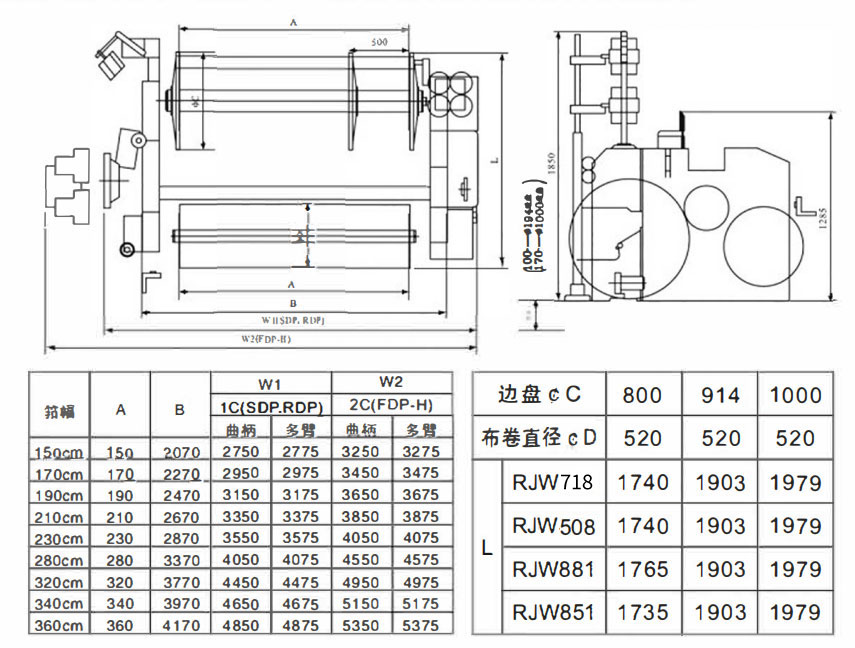

RJW508系列喷水织机机械尺寸图
